Dessins et coloriages

Il est possible avec fltk de tracer des formes géométriques de différentes tailles et couleurs. Avant de présenter les fonctions pour tracer des lignes, rectangles et cercles, il faut comprendre comment parler des différents points de la fenêtre.

Une fênetre de dimensions 400 par 300, comme celle qui est créée par l’appel cree_fenetre(400, 300), est un tableau de 400 pixels de large sur 300 pixels de haut. Les pixels sont désignés par leur coordonnées comme suit:

• le pixel du coin supérieur gauche de l’image à les coordonnées (0, 0)

• le pixel immédiatement à la droite du pixel (0, 0) a les coordonnées (1, 0)

• le pixel immédiatement en dessous du pixel (0, 0) a les coordonnées (0, 1)

et ainsi de suite. Ainsi le coin inférieur droit a pour coordonnées (399, 299).

Pour se familiariser avec les coordonnées des pixels, on peut passer le paramètre optionnel affichage_repere=True à la fonction. Ainsi cree_fenetre(400, 300, affiche_repere=True) ouvre la fenêtre suivante :

On peut également dessiner le repère à tout moment en appelant manuellement la fonction repere :

fltk.repere(grad: int = 50, sous_grad: Optional[int] = 10, valeurs: bool = True, couleur_grad: str = '#a0a0a0', couleur_sous_grad: str = '#bbbbbb') → None

affiche une grille sur la fenêtre. :param grad: distance en pixels entre deux graduations majeures :param sous_grad: distance en pixels entre deux graduations mineures, ou None :param valeurs: True (defaut) pour affichage des valeurs, False sinon :param couleur_grad: couleur des graduations majeures et du texte :param couleur_sous_grad: couleur des graduations mineures

Avertissement

Les objets ne sont pas dessinés immédiatement sur la fenêtre. Pour qu’ils apparaissent, il faut faire appel à la fonction mise_a_jour(). Les fonctions attente() et attend_ev() provoquent aussi l’affichage de tous les dessins en attente.

Lignes

Pour tracer une ligne entre le point (ax, ay) et le point (bx, by), on utilise la fonction ligne() :

fltk.ligne(ax: float, ay: float, bx: float, by: float, couleur: str = 'black', epaisseur: float = 1, tag: str = '') → int

Trace un segment reliant le point (ax, ay) au point (bx, by).

Paramètres:

• ax (float) – abscisse du premier point

• ay (float) – ordonnée du premier point

• bx (float) – abscisse du second point

• by (float) – ordonnée du second point

• couleur (str) – couleur de trait (défaut “black”)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

La fonction ligne() doit recevoir au minimum quatre paramètres ax, ay, bx et by, qui désignent les coordonnées des extrémités du segment à dessiner. Les autres paramètres sont optionnels, ils prennent une valeur par défaut s’ils sont omis.

Appels simples

L’appel le plus simple, tel que ligne(0, 0, 399, 399), trace donc un segment noir d’un pixel d’épaisseur. Par exemple, le programme ci-dessous trace une ligne entre le coin supérieur gauche de la fenêtre et le coin inférieur droit :

from fltk import *

cree_fenetre(400, 400)

ligne(0, 0, 399, 399)

attend_ev()
ferme_fenetre()

Variantes

Pour tracer une ligne de trois pixels d’épaisseur en vert, il faudra utiliser l’appel

ligne(0, 0, 399, 399, 'green', 3)

ou encore

ligne(0, 0, 399, 399, couleur='green', epaisseur=3)

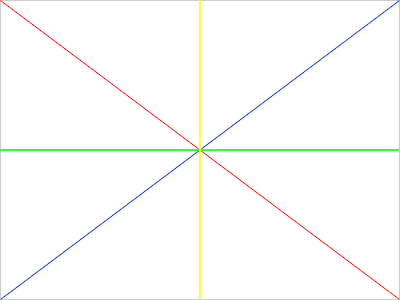

Voici un exemple utilisant ces paramètres optionnels :

from fltk import *

cree_fenetre(400, 400)

ligne(0, 0, 399, 399, couleur="red")  # ligne rouge
ligne(0, 399, 399, 0, couleur="blue")  # ligne bleue
ligne(0, 200, 399, 200, epaisseur=2, couleur="green")  # ligne verte
ligne(200, 0, 200, 399, couleur="yellow", epaisseur=2)  # ligne jaune

attend_ev()
ferme_fenetre()

Étiquettes

Le paramètre tag joue un rôle particulier, c’est une chaîne de caractères appelée étiquette (valeur par défaut : pas d’étiquette), qui permet de désigner facilement par la suite l’objet ligne créé, par exemple pour le détruire avec la fonction efface(). Pour plus de détails, voir la section Effacer des objets.

Flèches

Pour dessiner une flèche entre le point (ax,ay) et le point (bx,by), on utilise la fonction fleche():

fltk.fleche(ax: float, ay: float, bx: float, by: float, couleur: str = 'black', epaisseur: float = 1, tag: str = '') → int

Trace une flèche du point (ax, ay) au point (bx, by).

Paramètres:

• ax (float) – abscisse du premier point

• ay (float) – ordonnée du premier point

• bx (float) – abscisse du second point

• by (float) – ordonnée du second point

• couleur (str) – couleur de trait (défaut “black”)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Son comportement est le même que celui de la fonction ligne(), elle peut recevoir les mêmes arguments optionnels couleur, epaisseur et tag, avec les mêmes valeurs par défaut. Par exemple, le programme ci-dessous trace plusieurs flèches de couleurs différentes partant du coin supérieur gauche de la fenêtre :

from fltk import *

cree_fenetre(400, 400)

ligne(0, 0, 200, 200)
fleche(0, 0, 200, 200, couleur="black")

ligne(0, 0, 100, 50, couleur="red")
fleche(0, 0, 100, 50, couleur="red")

attend_ev()
ferme_fenetre()

Rectangles

Pour tracer un rectangle ayant le point (ax, ay) et le point (bx, by) pour coins opposés, on utilise la fonction rectangle():

fltk.rectangle(ax: float, ay: float, bx: float, by: float, couleur: str = 'black', remplissage: str = '', epaisseur: float = 1, tag: str = '') → int

Trace un rectangle noir ayant les point (ax, ay) et (bx, by) comme coins opposés.

Paramètres:

• ax (float) – abscisse du premier coin

• ay (float) – ordonnée du premier coin

• bx (float) – abscisse du second coin

• by (float) – ordonnée du second coin

• couleur (str) – couleur de trait (défaut “black”)

• remplissage (str) – couleur de fond (défaut transparent)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Comme pour les fonctions précédentes, les quatre premiers paramètres sont obligatoires. La fonction peut en outre recevoir les arguments optionnels couleur, epaisseur et tag déjà décrits, ainsi qu’un argument optionnel remplissage décrivant la couleur de fond du rectangle.

from fltk import *

cree_fenetre(400,400)

rectangle(10,10,100,50)
rectangle(200,100,300,150)

attend_ev()
ferme_fenetre()

Voici un autre exemple utilisant un argument optionnel :

from fltk import *

cree_fenetre(400, 400)

rectangle(10, 10, 100, 50, couleur="red")
rectangle(200, 100, 300, 150, couleur="blue")

attend_ev()
ferme_fenetre()

Et un dernier exemple dessinant un rectangle plein :

from fltk import *

cree_fenetre(400, 400)

rectangle(10, 10, 100, 50, remplissage="red")
rectangle(200, 100, 300, 150, remplissage="blue")

attend_ev()
ferme_fenetre()

Cercles

Pour tracer un cercle de centre (ax, ay) et de rayon r, on utilise la fonction cercle():

fltk.cercle(x: float, y: float, r: float, couleur: str = 'black', remplissage: str = '', epaisseur: float = 1, tag: str = '') → int

Trace un cercle de centre (x, y) et de rayon r en noir.

Paramètres:

• x (float) – abscisse du centre

• y (float) – ordonnée du centre

• r (float) – rayon

• couleur (str) – couleur de trait (défaut “black”)

• remplissage (str) – couleur de fond (défaut transparent)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Les trois premiers paramètres sont obligatoires. Comme pour les fonctions précédentes, la fonction peut en outre recevoir les arguments optionnels couleur, remplissage, epaisseur et tag déjà décrits.

from fltk import *

cree_fenetre(400, 400)

cercle(200, 200, 50)
cercle(200, 200, 100)

attend_ev()
ferme_fenetre()

from fltk import *

cree_fenetre(400, 400)

cercle(50, 50, 50, couleur="red")
cercle(200, 200, 75, remplissage="blue")

attend_ev()
ferme_fenetre()

Pour tracer un arc de cercle de centre (ax, ay), de rayon r et possédant un angle de ouverture degrés à partir de l’angle depart, on utilise la fonction arc() :

fltk.arc(x: float, y: float, r: float, ouverture: float = 90, depart: float = 0, couleur: str = 'black', remplissage: str = '', epaisseur: float = 1, tag: str = '') → int

Trace un arc de cercle de centre (x, y), de rayon r et d’angle d’ouverture ouverture (défaut : 90 degrés, dans le sens contraire des aiguilles d’une montre) depuis l’angle initial depart (défaut : direction “est”).

Paramètres:

• x (float) – abscisse du centre

• y (float) – ordonnée du centre

• r (float) – rayon

• ouverture (float) – abscisse du centre

• depart (float) – ordonnée du centre

• couleur (str) – couleur de trait (défaut “black”)

• remplissage (str) – couleur de fond (défaut transparent)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Les trois premiers paramètres sont obligatoires. Tous les autres paramètres sont identiques à ceux de la fonction cercle(), à l’exception de ouverture (valeur par défaut : 90) et depart (valeur initiale 0 pour “est”).

Polygones

Pour tracer un polygone ayant comme liste de points points (liste de couples de coordonnées) on peut utiliser la fonction polygone():

fltk.polygone(points: List[float], couleur: str = 'black', remplissage: str = '', epaisseur: float = 1, tag: str = '') → int

Trace un polygone dont la liste de points est fournie.

Paramètres:

• points (list) – liste de couples (abscisse, ordonnee) de points

• couleur (str) – couleur de trait (défaut “black”)

• remplissage (str) – couleur de fond (défaut transparent)

• epaisseur (float) – épaisseur de trait en pixels (défaut 1)

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Comme pour les fonctions précédentes, la fonction peut en outre recevoir les arguments optionnels couleur, remplissage, epaisseur et tag déjà décrits.

Texte

Pour afficher du texte dans la fenêtre (et non dans la console python), on dispose de la fonction texte():

fltk.texte(x: float, y: float, chaine: str, couleur: str = 'black', ancrage: str = 'nw', police: str = 'Helvetica', taille: int = 24, tag: str = '') → int

Affiche la chaîne chaine avec (x, y) comme point d’ancrage (par défaut le coin supérieur gauche).

Paramètres:

• x (float) – abscisse du point d’ancrage

• y (float) – ordonnée du point d’ancrage

• chaine (str) – texte à afficher

• couleur (str) – couleur de trait (défaut “black”)

• ancrage – position du point d’ancrage (défaut “nw”)

• police – police de caractères (défaut : Helvetica)

• taille – taille de police (défaut 24)

• tag – étiquette d’objet (défaut : pas d’étiquette

Renvoie:

identificateur d’objet

La chaîne de caractères chaine est écrite sur la fenêtre de façon à ce que le point (x,y) se trouve dans le coin supérieur gauche du rectangle englobant le texte. Les arguments optionnels couleur, ancrage, police et taille permettent de spécifier la couleur du texte, la position du point d’ancrage par rapport au texte, la police de caractères et la taille du texte.

from fltk import *

cree_fenetre(400, 400)

texte(0, 0, "Bonjour", couleur="red", taille=40)
texte(200, 300, "Au revoir", couleur="green", taille=18, police='Courier')

attend_ev()
ferme_fenetre()

Points d’ancrage

Les valeurs possibles pour l’argument optionnel ancrage sont les chaînes 'center', 'n', 's', 'e', 'o', 'nw', 'sw', 'ne', et 'se', chacune désignant une position cardinale possible du point (x, y) par rapport au texte.

from fltk import *

cree_fenetre(400, 400)

texte(200, 200, "Au milieu", couleur="red", ancrage='center')

attend_ev()
ferme_fenetre()

Dimensions du texte

Il est possible de connaître la hauteur et la largeur qu’occupe un texte à l’écran grâce à la fonction taille_texte().

fltk.taille_texte(chaine: str, police: str = 'Helvetica', taille: int = 24) → Tuple[int, int]

Donne la largeur et la hauteur en pixel nécessaires pour afficher chaine dans la police et la taille données.

Paramètres:

• chaine (str) – chaîne à mesurer

• police – police de caractères (défaut : Helvetica)

• taille – taille de police (défaut 24)

Renvoie:

couple (w, h) constitué de la largeur et la hauteur de la chaîne en pixels (int), dans la police et la taille données.

Par exemple :

>>> taille_texte('Bonjour')
28, 91

Le programme ci-dessous utilise ces fonctions pour encadrer le texte.

from fltk import *

cree_fenetre(400, 400)

chaine = "Texte !!"
police = "Courier"
taille = 72
texte(200, 200, chaine,
      police=police, taille=taille, couleur="red",
      ancrage='center')

longueur, hauteur = taille_texte(chaine, police, taille)
rectangle(200 - longueur//2, 200 - hauteur//2,
          200 + longueur//2, 200 + hauteur//2,
          couleur="blue")

attend_ev()
ferme_fenetre()


Pour inclure une image dans la fenêtre, on dispose de la fonction image():

fltk.image(x: float, y: float, fichier: str, largeur: Optional[int] = None, hauteur: Optional[int] = None, ancrage: str = 'center', tag: str = '') → int

Affiche l’image contenue dans fichier avec (x, y) comme centre. Les valeurs possibles du point d’ancrage sont 'center', 'nw', etc. Les arguments optionnels largeur et hauteur permettent de spécifier des dimensions maximales pour l’image (sans changement de proportions).

Paramètres:

• x (float) – abscisse du point d’ancrage

• y (float) – ordonnée du point d’ancrage

• fichier (str) – nom du fichier contenant l’image

• largeur – largeur de l’image

• hauteur – hauteur de l’image

• ancrage – position du point d’ancrage par rapport à l’image

• tag (str) – étiquette d’objet (défaut : pas d’étiquette)

Renvoie:

identificateur d’objet

Le nom de fichier file doit désigner une image de type .gif, .pgm ou .ppm (ou d’autres formats si la bibliothèque Pillow est installée). L” argument optionnel ancrage accepte les mêmes valeurs que celui de la fonction texte() et produit les mêmes résultats. Les arguments optionnels largeur et auteur permettent de spécifier la taille d’image désirée (l’effet est plus précis avec le module Pillow).

from fltk import *

cree_fenetre(400, 400)

# sans redimensionnement
image(133, 200, 'smiley.gif', ancrage='center', tag='im')

# avec redimensionnement
image(316, 200, 'smiley.gif',
      largeur=100, hauteur=400, ancrage='center', tag='im')

attend_ev()
efface('im')
ferme_fenetre()
